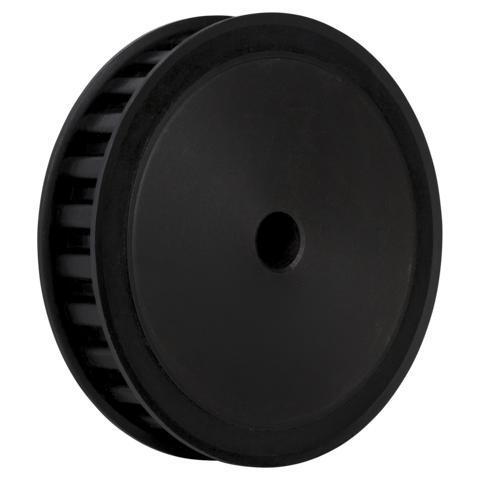

Zahnscheibe 36-5M-15

TOP INDUSTRIETEILE

Artikelnummer: ZSFB365M15

16,78 €*

% 54,88 €* (69.42% gespart)

Inhalt: 1 Stück

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: -. Zwischenverkauf vorbehalten.

Durchgangsbohrung:

nein

Bohrung:

Wert muss zwischen 0 und 22 mm liegen

Nut ziehen:

nein

ja nach Norm

Produktnummer: ZSFB365M15

Artikelbeschreibung

Produktinformationen "Zahnscheibe 36-5M-15"

Das Profil der Zahnscheibe muss stimmig sein mit dem eingesetzten Riemenprofil vom Zahnriemen und darf nicht abweichend sein (Profil und die Breite). Durch das exakte eingreifen der Zähne in die Zahnscheibe, lässt sich eine genaue Positionsansteuerung umsetzen. Typische Anwendungsfelder für Zahnriemenantriebe sind Positioniersysteme mit Servomotoren, Handlingmodule und andere Linear antriebe, die zum Beispiel bei Druckern, Verpackungsmaschinen oder in Industrierobotern eingesetzt werden.

Produktdetails

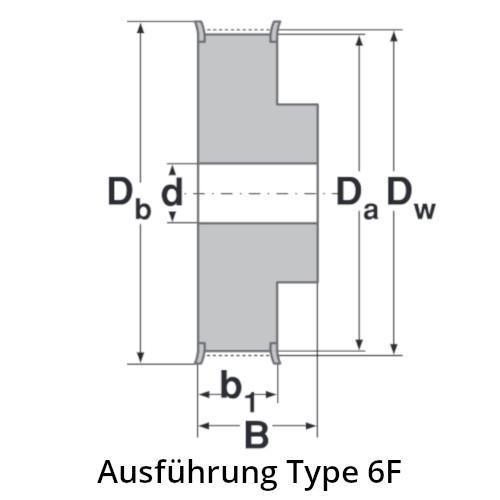

(Skizze) B mm:	28
(Skizze) Da mm:	56,16
(Skizze) Db mm:	60
(Skizze) D x N mm:	38 x 7,5
(Skizze) b1 mm:	20,5
(Skizze) dmax mm:	22
Gewicht (in kg):	0.426
Herstellernummer:	36-5M-15
Material:	Stahl
Profil:	5M
Riemenbreite mm:	15
Wellenaufnahme:	Bohrung
Wirkdurchmesser mm:	57,3
Zolltarifnummer:	8483 50 20
Zähnezahl:	36

Informationen zur Produktsicherheit
