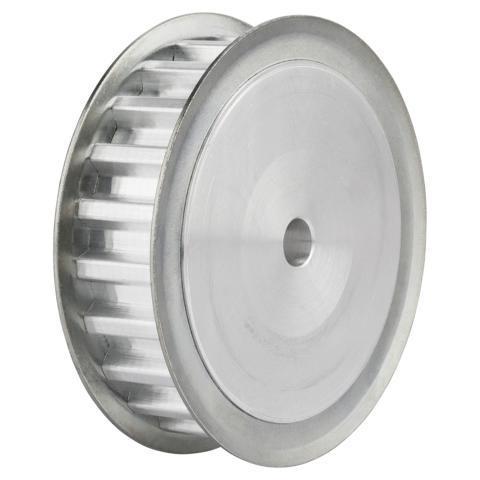

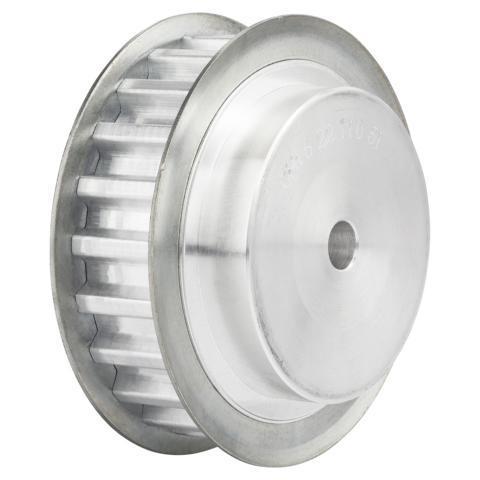

Zahnscheibe HTD 3M Zahnscheibe 16-3M-09

Zahnscheibe 16-3M-09

TOP INDUSTRIETEILE

Artikelnummer: ZSFB163M9
slide 2 of 3

7,87 €*

% 24,64 €* (68.06% gespart)
Inhalt: 1 Stück

Preise inkl. MwSt. zzgl. Versandkosten

Lieferzeit 1 - 3 Tage

Durchgangsbohrung:
Produktnummer: ZSFB163M9

Artikelbeschreibung

Produktinformationen "Zahnscheibe 16-3M-09"
Das Profil der Zahnscheibe muss stimmig sein mit dem eingesetzten Riemenprofil vom Zahnriemen und darf nicht abweichend sein (Profil und die Breite). Durch das exakte eingreifen der Zähne in die Zahnscheibe, lässt sich eine genaue Positionsansteuerung umsetzen. Typische Anwendungsfelder für Zahnriemenantriebe sind Positioniersysteme mit Servomotoren, Handlingmodule und andere Linear antriebe, die zum Beispiel bei Druckern, Verpackungsmaschinen oder in Industrierobotern eingesetzt werden.

Produktdetails

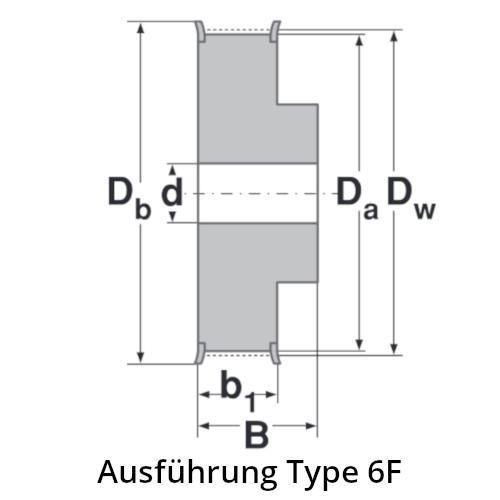

(Skizze) B mm: 20,6
(Skizze) Da mm: 14,52
(Skizze) Db mm: 18
(Skizze) D x N mm: 10 x 7,8
(Skizze) b1 mm: 12,8
(Skizze) dmax mm: 7
Gewicht (in kg): 0.00700
Herstellernummer: 16-3M-09
Material: Aluminium
Profil: 3M
Riemenbreite mm: 9
Wellenaufnahme: Bohrung
Wirkdurchmesser mm: 15,28
Zolltarifnummer: 8483 50 80
Zähnezahl: 16
