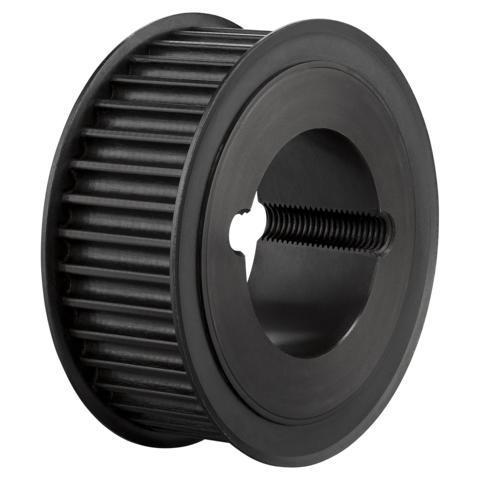

Zahnscheibe TB 32 L 075 (1108)

TOP INDUSTRIETEILE

Artikelnummer: ZSTB32L1905

20,63 €*

% 64,96 €* (68.24% gespart)

Inhalt: 1 Stück

Preise inkl. MwSt. zzgl. Versandkosten

Nicht mehr verfügbar

Produktnummer: ZSTB32L1905

Artikelbeschreibung

Produktinformationen "Zahnscheibe TB 32 L 075 (1108)"

Das Profil der Zahnscheibe muss stimmig sein mit dem eingesetzten Riemenprofil vom Zahnriemen und darf nicht abweichend sein (Profil und die Breite). Durch das exakte eingreifen der Zähne in die Zahnscheibe, lässt sich eine genaue Positionsansteuerung umsetzen. Typische Anwendungsfelder für Zahnriemenantriebe sind Positioniersysteme mit Servomotoren, Handlingmodule und andere Linear antriebe, die zum Beispiel bei Druckern, Verpackungsmaschinen oder in Industrierobotern eingesetzt werden.

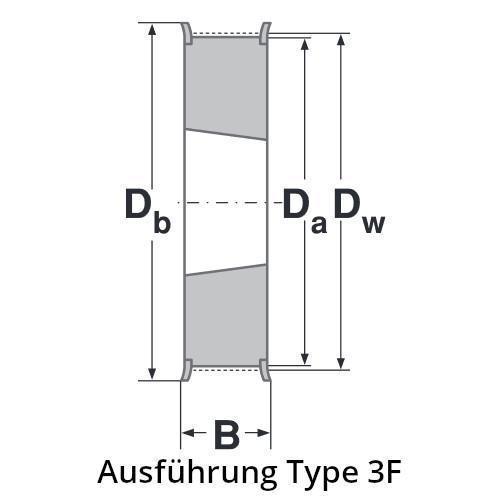

Produktdetails

Material:	Stahl
Profil:	L
Riemenbreite mm:	19,05
Wellenaufnahme:	Taperspannbuchse
Wirkdurchmesser mm:	97,02

Informationen zur Produktsicherheit
