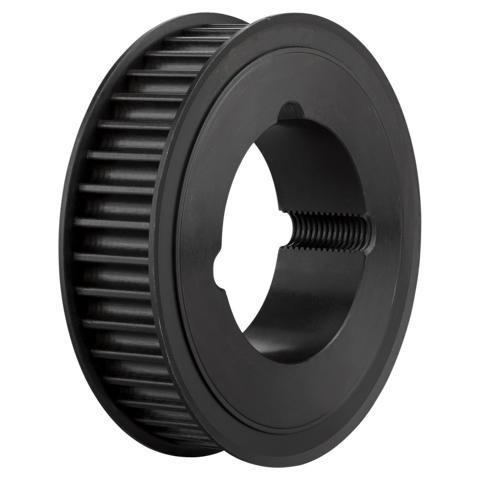

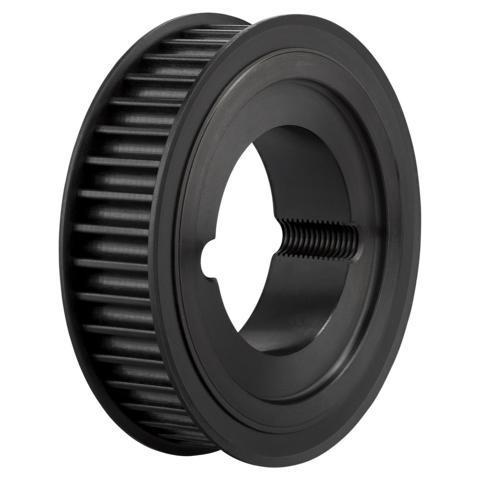

Zahnscheibe TB 26-8M-20 (1108)

TOP INDUSTRIETEILE

Artikelnummer: ZSTB268M20

24,38 €*

% 80,64 €* (69.77% gespart)

Inhalt: 1 Stück

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 1-3 Tage. Zwischenverkauf vorbehalten.

Produktnummer: ZSTB268M20

Artikelbeschreibung

Produktinformationen "Zahnscheibe TB 26-8M-20 (1108)"

Das Profil der Zahnscheibe muss stimmig sein mit dem eingesetzten Riemenprofil vom Zahnriemen und darf nicht abweichend sein (Profil und die Breite). Durch das exakte eingreifen der Zähne in die Zahnscheibe, lässt sich eine genaue Positionsansteuerung umsetzen. Typische Anwendungsfelder für Zahnriemenantriebe sind Positioniersysteme mit Servomotoren, Handlingmodule und andere Linear antriebe, die zum Beispiel bei Druckern, Verpackungsmaschinen oder in Industrierobotern eingesetzt werden.

Produktdetails

(Skizze) B mm:	28
(Skizze) Da mm:	64,84
(Skizze) Db mm:	71
(Skizze) R mm:	6
(Skizze) b1 mm:	28
Gewicht (in kg):	0.360
Herstellernummer:	TB 26-8M-20 (1108)
Material:	Stahl
Profil:	8M
Riemenbreite mm:	20
Wellenaufnahme:	Taperspannbuchse
Wirkdurchmesser mm:	66,21
Zolltarifnummer:	8483 50 20
Zähnezahl:	26

Informationen zur Produktsicherheit

Hersteller/EU Verantwortliche Person

Kunden kauften auch

Taperspannbuchse 1108 - 19 mm Bohrung inkl. Madenschrauben

Taperspannbuchsen sind Spannelemente und werden aus Stahl gefertigt in einer konisch geschlitzten Ausführung, mit einer Passfedernut zur Befestigung auf einer Welle. Die Nut in der Buchse wird nach DIN 6885 Teil 1 gefertigt. Zu jeden Aussendurchmesser der Buchse, gibt es unterschiedliche Bohrungsdurchmesser. Die Baugröße der Taper-Lock muss immer abgestimmt sein mit dem eingesetzten Bauteil (z.B. Riemenscheibe oder Kettenrad).Montageanleitung:Einbau:1. Alle blanken Oberflächen, wie Bohrung und Kegel der Taper Spannbuchse sowie die kegelige Bohrung der Scheibe säubern und entfetten. Taper Spannbuchse in die Nabe einsetzen und alle Bohrungen zur Deckung bringen ( halbe Gewindebohrungen müssen jeweils halben, glatten Bohrungen gegenüberstehen).2. Gewindestift (Gr.1008-3030) bzw. Zylinderschrauben (Gr. 3525-6050) leicht einölen und einschrauben, Schrauben noch nicht festziehen.3. Welle säubern und entfetten. Scheibe mit Taper Spannbuchse bis zur gewünschten Lage auf die Welle schieben.4. Bei Verwendung einer Paßfeder ist diese zuerst in die Nut der Welle einzulegen. Zwischen der Paßfeder und der Bohrungsnut muss ein Rückenspiel vorhanden sein. 5. Mittels Schraubendreher, DIN 911, Gewindestifte bzw. Zylinderschrauben gleichmäßig mit den in der Tabelle angegebenen Anzugsmomenten anziehen.6. Nach kurzer Betriebszeit (1/2 bis 1 Stunde) Anzugsmoment der Schrauben überprüfen und evtl. korrigieren. 7. Um das Eindringen von Fremdkörpern zu verhindern, leere Bohrungen mit Fett füllen.Ausbau:1. Alle Schrauben lösen. Je nach Buchsengröße ein oder zwei Schrauben ganz herausschrauben, einölen und in die Abdrückbohrungen einschrauben. 2. Die Schraube bzw. Schrauben gleichmäßig anziehen, bis sich die Buchse aus der Nabe löst und die Scheibe sich frei auf der Welle bewegen lässt. 3. Scheibe mit Buchse von der Welle abnehmen.
