slide 2 of 3
12,69 €*
% 39,20 €* (67.63% gespart)
Inhalt:
1 Stück
Sofort verfügbar, Lieferzeit: 1-3 Tage. Zwischenverkauf vorbehalten.
Produktnummer:
ZSTB18H254
Artikelbeschreibung

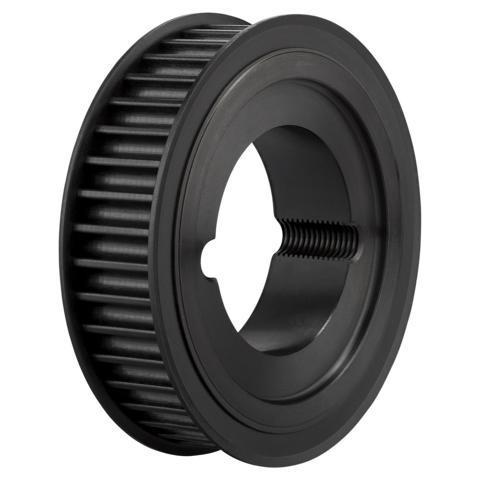

Produktinformationen "Zahnscheibe TB 18 H 100 (1210)"
Das Profil der Zahnscheibe muss stimmig sein mit dem eingesetzten Riemenprofil vom Zahnriemen und darf nicht abweichend sein (Profil und die Breite). Durch das exakte eingreifen der Zähne in die Zahnscheibe, lässt sich eine genaue Positionsansteuerung umsetzen. Typische Anwendungsfelder für Zahnriemenantriebe sind Positioniersysteme mit Servomotoren, Handlingmodule und andere Linear antriebe, die zum Beispiel bei Druckern, Verpackungsmaschinen oder in Industrierobotern eingesetzt werden.

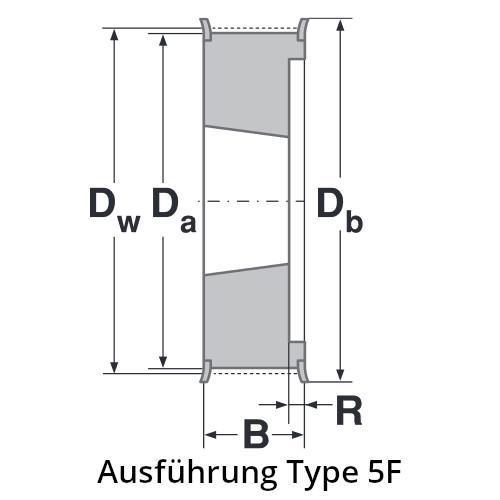

Produktdetails
| Material: | Stahl |
|---|---|
| Profil: | H |
| Riemenbreite mm: | 25,4 |
| Wellenaufnahme: | Taperspannbuchse |
| Wirkdurchmesser mm: | 72,77 |
Informationen zur Produktsicherheit
