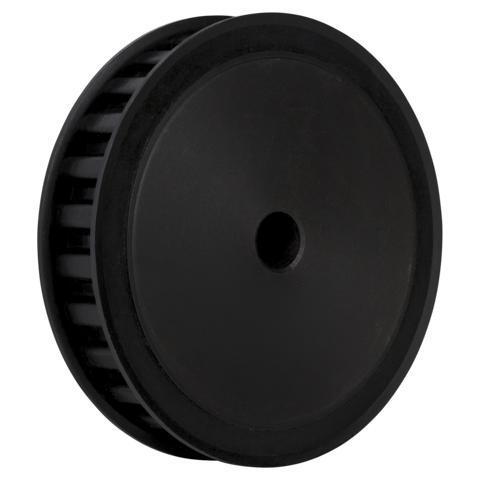

Zahnscheibe 22-5M-15

TOP INDUSTRIETEILE

Artikelnummer: ZSFB225M15

11,83 €*

% 38,08 €* (68.93% gespart)

Inhalt: 1 Stück

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: -. Zwischenverkauf vorbehalten.

Durchgangsbohrung:

nein

Bohrung:

Wert muss zwischen 0 und 14 mm liegen

Nut ziehen:

nein

ja nach Norm

Produktnummer: ZSFB225M15

Artikelbeschreibung

Produktinformationen "Zahnscheibe 22-5M-15"

Das Profil der Zahnscheibe muss stimmig sein mit dem eingesetzten Riemenprofil vom Zahnriemen und darf nicht abweichend sein (Profil und die Breite). Durch das exakte eingreifen der Zähne in die Zahnscheibe, lässt sich eine genaue Positionsansteuerung umsetzen. Typische Anwendungsfelder für Zahnriemenantriebe sind Positioniersysteme mit Servomotoren, Handlingmodule und andere Linear antriebe, die zum Beispiel bei Druckern, Verpackungsmaschinen oder in Industrierobotern eingesetzt werden.

Produktdetails

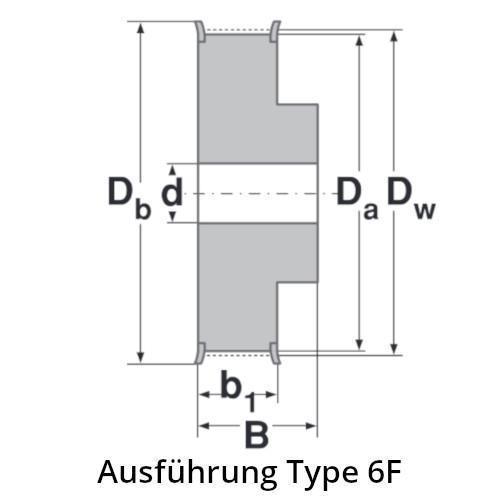

(Skizze) B mm:	26
(Skizze) Da mm:	33,87
(Skizze) Db mm:	38
(Skizze) D x N mm:	25,5 x 5,5
(Skizze) b1 mm:	20,5
(Skizze) dmax mm:	14
Gewicht (in kg):	0.140
Herstellernummer:	22-5M-15
Material:	Stahl
Profil:	5M
Riemenbreite mm:	15
Wellenaufnahme:	Bohrung
Wirkdurchmesser mm:	35,01
Zolltarifnummer:	8483 50 20
Zähnezahl:	22

Informationen zur Produktsicherheit

Hersteller/EU Verantwortliche Person

Zuletzt gesehene Produkte

Druckfeder Schraubendruckfeder 0,5 x 6,5 x 20 mm

Druckfeder Schraubendruckfeder 0,5 x 6,5 x 20 mmDurch Formänderung speichern Druck- und Zugfedern die ihnen übertragene Kraft. Druckfedern werden durch zusammen drücken der Federenden belastet, wohin gegen Zugfedern durch auseinander ziehen der Zugösen belastet werden. Bei Entlastung der Feder wird die gespeicherte Energie teilweise wieder freigegeben. Druck und Zugfedern gehören zur Art der gewundenen Torsionsfedern. Technische Daten: Norm: DIN 2095 Material: Federstahl Oberfläche: verzinkt Drahtstärke: 0,5 mm Innendurchmesser: 5,5 mmAussendurchmesser: 6,5 mmLänge: 20 mmWindungen: 11✓ FederstahlAnwendungsgebiete: Alle Anwendungen der Druck- & Zugfedern beruhen auf deren Vermögen, potentielle Energie zu speichern. Anwendung finden diese beispielsweise in Federkernmatratzen, Federwaagen, Drehspulmesswerken, Drehmomentschlüsseln oder Kugelschreiber.

Staffelpreise

ab	Stückpreis
1	1,68 zzgl. MwSt. €
4	1,33 zzgl. MwSt. €
9	0,65 zzgl. MwSt. €
19	0,39 zzgl. MwSt. €
49	0,27 zzgl. MwSt. €
50	0,14 zzgl. MwSt. €

Details

Kunden kauften auch

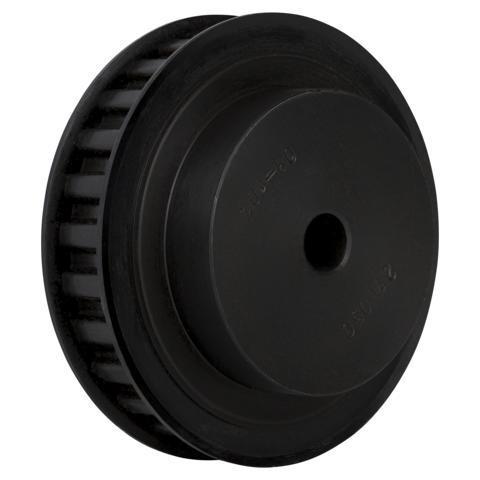

Zahnscheibe 22-5M-09
