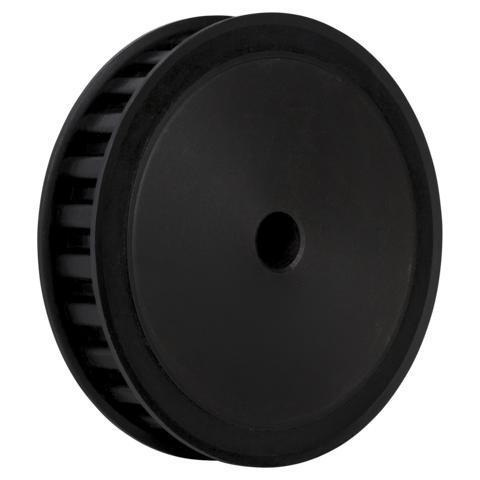

Zahnscheibe 16-5M-09

TOP INDUSTRIETEILE

Artikelnummer: ZSFB165M9

8,53 €*

% 26,88 €* (68.27% gespart)

Inhalt: 1 Stück

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: -. Zwischenverkauf vorbehalten.

Durchgangsbohrung:

nein

Bohrung:

Wert muss zwischen 0 und 10 mm liegen

Nut ziehen:

nein

ja nach Norm

Produktnummer: ZSFB165M9

Artikelbeschreibung

Produktinformationen "Zahnscheibe 16-5M-09"

Das Profil der Zahnscheibe muss stimmig sein mit dem eingesetzten Riemenprofil vom Zahnriemen und darf nicht abweichend sein (Profil und die Breite). Durch das exakte eingreifen der Zähne in die Zahnscheibe, lässt sich eine genaue Positionsansteuerung umsetzen. Typische Anwendungsfelder für Zahnriemenantriebe sind Positioniersysteme mit Servomotoren, Handlingmodule und andere Linear antriebe, die zum Beispiel bei Druckern, Verpackungsmaschinen oder in Industrierobotern eingesetzt werden.

Produktdetails

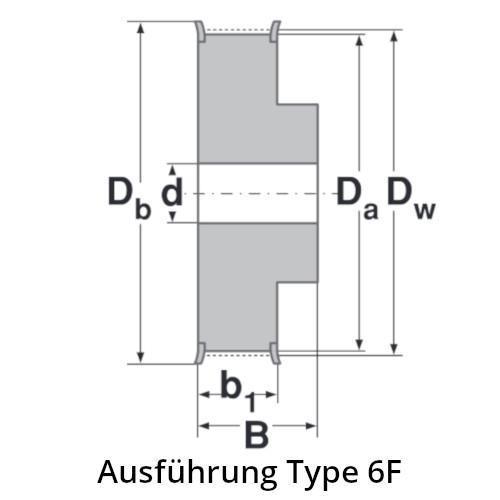

(Skizze) B mm:	20
(Skizze) Da mm:	24,32
(Skizze) Db mm:	28
(Skizze) D x N mm:	16,5 x 5,5
(Skizze) b1 mm:	14,5
(Skizze) dmax mm:	10
Gewicht (in kg):	0.050
Herstellernummer:	16-5M-09
Material:	Stahl
Profil:	5M
Riemenbreite mm:	9
Wellenaufnahme:	Bohrung
Wirkdurchmesser mm:	25,46
Zolltarifnummer:	8483 50 20
Zähnezahl:	16

Informationen zur Produktsicherheit

Hersteller/EU Verantwortliche Person

Zuletzt gesehene Produkte

Keilriemen XPA 1607 Lw Gates Quad-Power®4

Mit der 4. Generation der QUAD-POWER® Serie, hat die Firma Gates den ersten wartungsfreien Keilriemen mit minimaler Dehnung entwickelt. Durch eine besondere Zugträgertechnologie ist kein nachspannen notwendig, auch nicht nach der Einlaufphase. Ausfallzeiten sowie Wartungsarbeiten werden reduziert. Schmalkeilriemen allgemein nach DIN 7753 sind eine Weiterentwicklung der klassischen Keilriemen. Diese Riemen wurden speziell für den Maschinenbau entwickelt und durch die besondere Behandlung des Zugstranges sehr dehnungsarm. Die Schmalkeilriemen bestehen aus einem Polyestercord und gewährleisten aufgrund der speziellen Fasermischung über und unter dem Zugstrang eine hohe dynamische Belastung. Eine hohe Verschleißfestigkeit sowie Biegewilligkeit sind weitere besondere Merkmale der Schmalkeilriemen nach Din 7753.

Staffelpreise

ab 1 Stück	Stückpreis
1	26,38 zzgl. MwSt. €
4	25,58 zzgl. MwSt. €
9	25,06 zzgl. MwSt. €
14	24,53 zzgl. MwSt. €
19	23,74 zzgl. MwSt. €
20	22,42 zzgl. MwSt. €

Zahnscheibe TB 80-5M-15 (1610)

46,52 € EUR zzgl. MwSt.

Keilriemen SPA 1030 MN Lw Gates Super HC® MN

Gates Super HC® MN Schmalkeilriemen nach DIN 7753, sind eine Weiterentwicklung der Keilriemen mit einem klassischen Profil. Sie bieten erhebliche Vorteile, da die Keilriemen mehr Kraft übertragen in Einsatzbereichen, in denen hohe Geschwindigkeiten, hohe Übertragungsverhältnisse oder kleine Scheibendurchmesser erforderlich sind. Schmalkeilriemen allgemein wurden speziell für den Maschinenbau entwickelt und sind durch die besondere Behandlung des Zugstranges sehr dehnungsarm. Die Schmalkeilriemen bestehen aus einem Polyestercord und gewährleisten aufgrund der speziellen Fasermischung über und unter dem Zugstrang eine hohe dynamische Belastung. Eine hohe Verschleißfestigkeit sowie Biegewilligkeit sind weitere besondere Merkmale der Schmalkeilriemen nach Din 7753.

Staffelpreise

ab 1 Stück	Stückpreis
1	18,74 zzgl. MwSt. €
4	18,18 zzgl. MwSt. €
9	17,80 zzgl. MwSt. €
14	17,43 zzgl. MwSt. €
19	16,87 zzgl. MwSt. €
20	15,92 zzgl. MwSt. €

Details

Kettenradscheibe KS 12 B-1 Z=21 (3/4 Zoll x 7/16 Zoll)

Wichtige Maschinenelemente wie Rollenketten übertragen über Kettenräder und Kettenradscheiben Ihre Antriebsleistung und werden passend zum Profil der eingesetzten Rollenkette gewählt. Die Wellen- Scheiben- oder Rad Verbindung erfolgt über eine Fertigbohrung. Kettenräder sind teilweise vorgebohrt und müssen vor dem Einsatz auf die gewünschte Passbohrung mit entsprechender Nut zerspant werden. Rollenketten werden in den verschiedensten Anwendungsgebieten wie dem allgemeinen Maschinen- & Anlagenbau, der Fördertechnik, der Lagerlogistik, Landmaschinen, der Sägeindustrie und vielen weiteren industriellen Anlagen eingesetzt als Antriebselement.

Staffelpreise

ab 1 Stück	Stückpreis
1	14,87 zzgl. MwSt. €
4	14,13 zzgl. MwSt. €
9	13,68 zzgl. MwSt. €
14	13,39 zzgl. MwSt. €
19	12,65 zzgl. MwSt. €
20	11,90 zzgl. MwSt. €

Zahnriemen HTD 1624-14M-85 mm SWR

HTD (High Torque Drive) Zahnriemen sind Synchronriemen oder Steuerriemen genannt, mit einem kurvenförmigen Zahnprofil. Die kurvenförmige Zahnform garantiert eine günstige Lastverteilung, hohe Leistungsübertragung bei niedrigen Drehzahlen und hohen Drehmomenten. HTD Zahnriemen steigern somit die Übertragungsfähigkeit gegenüber Zahnriemen mit einer trapezförmiger Zahnform. Eine dreiteilige Bezeichnung auf dem Riemenrücken des Zahnriemen gibt die Wirklänge, Teilung und Breite des Zahnriemen in Millimetern an. Falls Sie eine Länge suchen, die Sie nicht im Shop gefunden haben, fragen Sie diese bitte einfach bei uns an. Anwendungsgebiete: Synchronriemen empfehlen sich besonders für Hochleistungs-Industriemaschinen in der Werkzeug-, Papier- und Textilmaschinenindustrie, in der eine lange Lebensdauer sowie ein geringer Wartungsbedarf von großer Bedeutung sind.Bei diesem Artikel handelt es sich um Waren, die nicht vorgefertigt sind und für deren Herstellung eine individuelle Auswahl oder Bestimmung durch den Verbraucher maßgeblich ist oder die eindeutig auf die persönlichen Bedürfnisse des Verbrauchers zugeschnitten sind.

Staffelpreise

ab 1 Stück	Stückpreis
1	221,06 zzgl. MwSt. €
4	214,42 zzgl. MwSt. €
9	210,00 zzgl. MwSt. €
14	205,58 zzgl. MwSt. €
19	198,95 zzgl. MwSt. €
20	194,53 zzgl. MwSt. €

Details

Kettenradscheibe KS 081-1 Z=30 (1/2 Zoll x 1/8 Zoll)

Staffelpreise

ab 1 Stück	Stückpreis
1	14,38 zzgl. MwSt. €
4	13,66 zzgl. MwSt. €
9	13,23 zzgl. MwSt. €
14	12,94 zzgl. MwSt. €
19	12,22 zzgl. MwSt. €
20	11,50 zzgl. MwSt. €

Details

Kunden kauften auch

Zahnriemen 90 S5M 1350 (9 mm Breit)

STS SuperTorque wurden speziell für sehr hohe Anforderungen hinsichtlich der Leistungsübertragung, der Laufeigenschaften, minimierung der Geräuschreduzierung und der Antriebspräzision entwickelt. Das Zugelement besteht aus fortlaufend schraubenförmig gewickelter Glasfaser. Der dauerhaft biegsame Rücken umschließt hermetisch die Zugkörper. Ein zähes und sehr verschleißfestes NYLON-Gewebe bedeckt die Verzahnung und schützt die Zähne vor Abnutzung.Bei diesem Artikel handelt es sich um Waren, die nicht vorgefertigt sind und für deren Herstellung eine individuelle Auswahl oder Bestimmung durch den Verbraucher maßgeblich ist oder die eindeutig auf die persönlichen Bedürfnisse des Verbrauchers zugeschnitten sind.

Staffelpreise

ab 1 Stück	Stückpreis
1	15,56 zzgl. MwSt. €
4	14,79 zzgl. MwSt. €
9	14,48 zzgl. MwSt. €
10	14,01 zzgl. MwSt. €

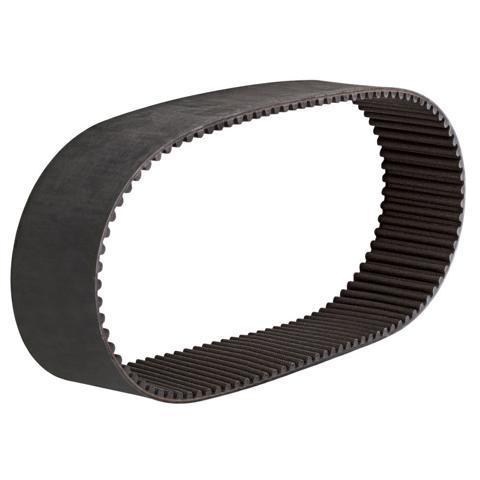

Zahnriemen 90 S5M 1050 (9 mm Breit)
