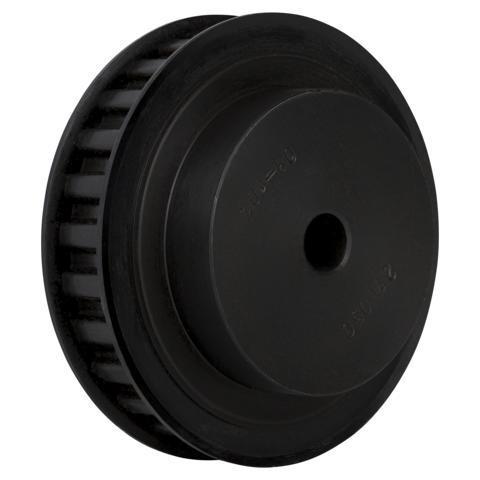

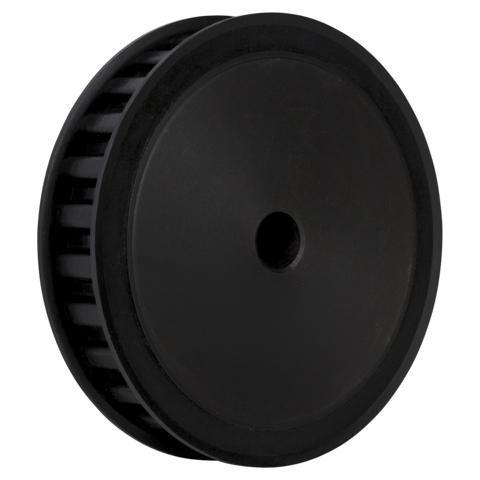

Zahnscheibe 15-5M-09

TOP INDUSTRIETEILE

Artikelnummer: ZSFB155M9

7,87 €*

% 24,64 €* (68.06% gespart)

Inhalt: 1 Stück

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: -. Zwischenverkauf vorbehalten.

Durchgangsbohrung:

nein

Bohrung:

Wert muss zwischen 0 und 10 mm liegen

Nut ziehen:

nein

ja nach Norm

Produktnummer: ZSFB155M9

Artikelbeschreibung

Produktinformationen "Zahnscheibe 15-5M-09"

Das Profil der Zahnscheibe muss stimmig sein mit dem eingesetzten Riemenprofil vom Zahnriemen und darf nicht abweichend sein (Profil und die Breite). Durch das exakte eingreifen der Zähne in die Zahnscheibe, lässt sich eine genaue Positionsansteuerung umsetzen. Typische Anwendungsfelder für Zahnriemenantriebe sind Positioniersysteme mit Servomotoren, Handlingmodule und andere Linear antriebe, die zum Beispiel bei Druckern, Verpackungsmaschinen oder in Industrierobotern eingesetzt werden.

Produktdetails

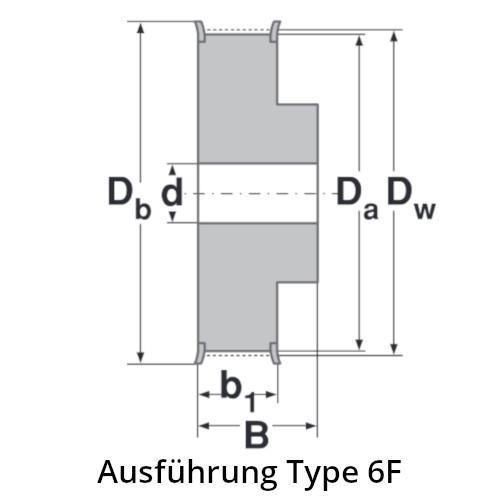

(Skizze) B mm:	20
(Skizze) Da mm:	22,73
(Skizze) Db mm:	28
(Skizze) D x N mm:	16 x 5,5
(Skizze) b1 mm:	14,5
(Skizze) dmax mm:	10
Gewicht (in kg):	0.042
Herstellernummer:	15-5M-09
Material:	Stahl
Profil:	5M
Riemenbreite mm:	9
Wellenaufnahme:	Bohrung
Wirkdurchmesser mm:	23,87
Zolltarifnummer:	8483 50 20
Zähnezahl:	15

Informationen zur Produktsicherheit

Hersteller/EU Verantwortliche Person

Zuletzt gesehene Produkte

Zahnscheibe TB 80-5M-15 (1610)

46,52 € EUR zzgl. MwSt.

Kunden kauften auch

Zahnriemen HTD 225-5M-9 mm SWR

HTD (High Torque Drive) Zahnriemen sind Synchronriemen oder Steuerriemen genannt, mit einem kurvenförmigen Zahnprofil. Die kurvenförmige Zahnform garantiert eine günstige Lastverteilung, hohe Leistungsübertragung bei niedrigen Drehzahlen und hohen Drehmomenten. HTD Zahnriemen steigern somit die Übertragungsfähigkeit gegenüber Zahnriemen mit einer trapezförmiger Zahnform. Eine dreiteilige Bezeichnung auf dem Riemenrücken des Zahnriemen gibt die Wirklänge, Teilung und Breite des Zahnriemen in Millimetern an. Falls Sie eine Länge suchen, die Sie nicht im Shop gefunden haben, fragen Sie diese bitte einfach bei uns an. Anwendungsgebiete: Synchronriemen empfehlen sich besonders für Hochleistungs-Industriemaschinen in der Werkzeug-, Papier- und Textilmaschinenindustrie, in der eine lange Lebensdauer sowie ein geringer Wartungsbedarf von großer Bedeutung sind.Bei diesem Artikel handelt es sich um Waren, die nicht vorgefertigt sind und für deren Herstellung eine individuelle Auswahl oder Bestimmung durch den Verbraucher maßgeblich ist oder die eindeutig auf die persönlichen Bedürfnisse des Verbrauchers zugeschnitten sind.

Staffelpreise

ab 1 Stück	Stückpreis
1	5,18 zzgl. MwSt. €
4	5,02 zzgl. MwSt. €
9	4,92 zzgl. MwSt. €
14	4,81 zzgl. MwSt. €
19	4,66 zzgl. MwSt. €
20	4,55 zzgl. MwSt. €

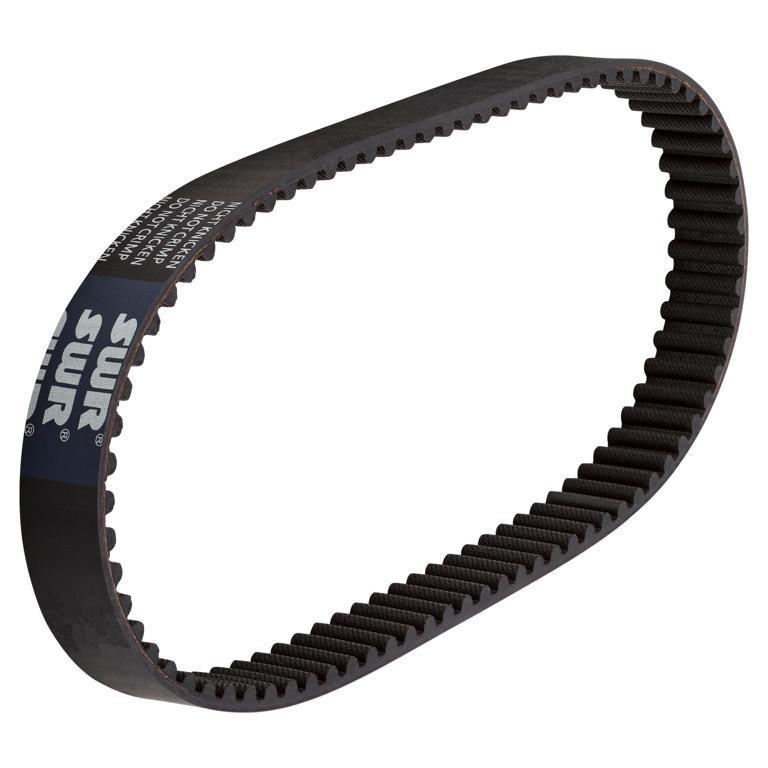

Zahnriemen HTD 265-5M-9 mm SWR
