SPZ / 10mm - Taperbuchse 75 SPZ/3 TB 1210 Keilriemenscheibe

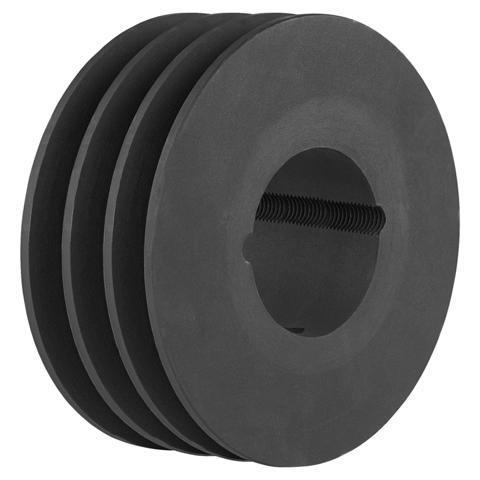

75 SPZ/3 TB 1210 Keilriemenscheibe

TOP INDUSTRIETEILE

Artikelnummer: KSTBSPZ375
ab Stück Stückpreis
Ab 1 17,83 zzgl. MwSt. € | 21,22 € inkl. MwSt.
Ab 2 17,29 zzgl. MwSt. € | 20,58 € inkl. MwSt.
Ab 5 16,76 zzgl. MwSt. € | 19,94 € inkl. MwSt.
Ab 10 16,40 zzgl. MwSt. € | 19,52 € inkl. MwSt.
Ab 15 16,04 zzgl. MwSt. € | 19,09 € inkl. MwSt.
Ab 20 15,69 zzgl. MwSt. € | 18,67 € inkl. MwSt.

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 1-3 Tage. Zwischenverkauf vorbehalten.

Produktnummer: KSTBSPZ375

Artikelbeschreibung

Produktinformationen "75 SPZ/3 TB 1210 Keilriemenscheibe"
Das Profil der Riemenscheibe muss stimmig sein mit dem eingesetzten Riemenprofil. Klassische Keilriemen und Schmalkeilriemen laufen in den gleichen Riemenscheiben, ob flankenoffenes oder glattes Profil. Die benötigte Rillenanzahl der Scheibe, ist abhängig von der Anzahl der eingesetzten Riemen. Keilriemenscheiben werden auch als Keilscheiben oder Keilrillenscheiben genannt und als Antriebs- oder Abtriebsscheibe im Riemenantrieb eingesetzt. Die meisten Keilriemenscheiben werden aus Grauguss gefertigt, da sie eine längere Haftreibung gewährleisten gegenüber Scheiben aus Aluminium und Stahl - wodurch der Riemen seine Kraft über die Flanken in den Scheiben überträgt. Keilscheiben für Taperspannbuchsen entsprechen Gütestufe G 16 nach DIN ISO 1940 in einer Ebene ausgewuchtet. Für Wirkdurchmesser kleiner als 400 mm bei einer Betriebsdrehzahl n=1500 min -1. Für Wirkdurchmesser größer als 400 mm bei v=30 m/s.

Produktdetails

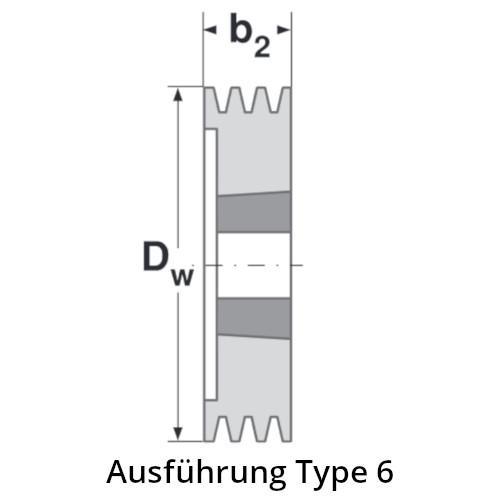

Kranzbreite: 40
Material: Grauguss
Profil: SPZ, XPZ und 10 mm
Rillenanzahl: 3
Wellenaufnahme: Taperspannbuchse
Wirkdurchmesser mm: 75
Ausführung: Vollscheibe
