Sicherungsringe DIN 6799 E-Clip 5 mm Sicherungsscheibe DIN 6799

5 mm Sicherungsscheibe DIN 6799

TOP INDUSTRIETEILE

Artikelnummer: DIN16015
slide 3 of 2
ab Stückpreis
Ab 1 0,63 zzgl. MwSt. € | 0,75 € inkl. MwSt.
Ab 10 0,31 zzgl. MwSt. € | 0,37 € inkl. MwSt.
Ab 50 0,63 zzgl. MwSt. € | 0,75 € inkl. MwSt.
Ab 11 0,08 zzgl. MwSt. € | 0,10 € inkl. MwSt.
Ab 100000000 0,06 zzgl. MwSt. € | 0,07 € inkl. MwSt.

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 1-3 Tage. Zwischenverkauf vorbehalten.

Produktnummer: DIN16015

Artikelbeschreibung

Produktinformationen "5 mm Sicherungsscheibe DIN 6799"

5 mm Sicherungsring DIN 6799 für Welle

Sicherungsscheiben für Wellen nach DIN 6799 zum axialen fixieren von Bauteilen auf Wellen. Das Nennmaß ist d2, der Nutdurchmesser.

Technische Daten:

  • Norm: 6799
  • Material: Federstahl
  • Oberfläche: Blank
  • Für Nutdurchmesser: 5 mm
  • Für Wellendurchmesser 6 bis 8 mm

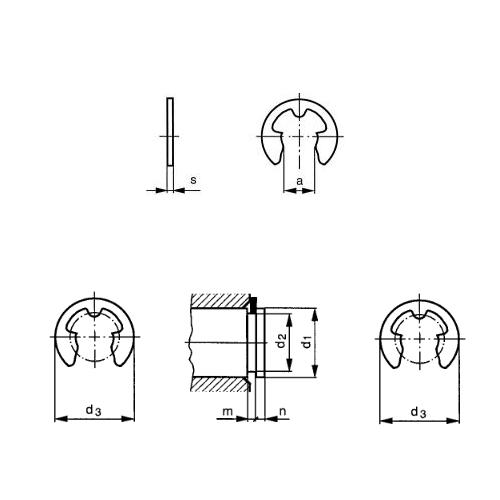

  • d3 (Skizze): 11,30 mm
  • a (Skizze): 4,11 mm
  • n (Skizze: 1,20 mm
  • m (Skizze): 0,74 mm
  • s (Skizze): 0,70 mm
  1. ? Federstahl
  2. ? DIN 6799
  3. ? Für Welle

Anwendungsgebiete:

Überwiegend kleinere Wellen, beispielsweise im Modellbau. Sicherungsringe werden radial auf die Welle in einer Nut eingesetzt und umschließen den Nutgrund federnd mit Segmenten.

Produktdetails

Material: Federstahl
Nutdurchmesser mm: 5
Oberfläche: Blank

Informationen zur Produktsicherheit

Hersteller/EU Verantwortliche Person
