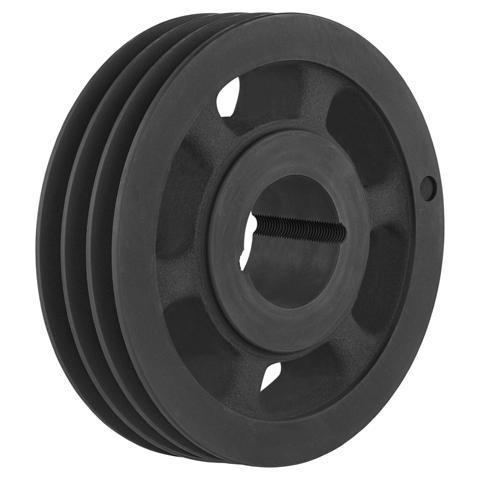

236 SPA/3 TB 2517 Keilriemenscheibe

Artikelnummer: KSTBSPA3236

ab Stück	Stückpreis
Ab 1	50,32 zzgl. MwSt. € \| 59,88 € inkl. MwSt.
Ab 2	48,81 zzgl. MwSt. € \| 58,08 € inkl. MwSt.
Ab 5	47,29 zzgl. MwSt. € \| 56,28 € inkl. MwSt.
Ab 10	46,29 zzgl. MwSt. € \| 55,09 € inkl. MwSt.
Ab 15	45,29 zzgl. MwSt. € \| 53,89 € inkl. MwSt.
Ab 20	44,28 zzgl. MwSt. € \| 52,69 € inkl. MwSt.

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 1-3 Tage. Zwischenverkauf vorbehalten.

Produktnummer: KSTBSPA3236

Artikelbeschreibung

Produktinformationen "236 SPA/3 TB 2517 Keilriemenscheibe"

Das Profil der Riemenscheibe muss stimmig sein mit dem eingesetzten Riemenprofil. Klassische Keilriemen und Schmalkeilriemen laufen in den gleichen Riemenscheiben, ob flankenoffenes oder glattes Profil. Die benötigte Rillenanzahl der Scheibe, ist abhängig von der Anzahl der eingesetzten Riemen. Keilriemenscheiben werden auch als Keilscheiben oder Keilrillenscheiben genannt und als Antriebs- oder Abtriebsscheibe im Riemenantrieb eingesetzt. Die meisten Keilriemenscheiben werden aus Grauguss gefertigt, da sie eine längere Haftreibung gewährleisten gegenüber Scheiben aus Aluminium und Stahl - wodurch der Riemen seine Kraft über die Flanken in den Scheiben überträgt. Keilscheiben für Taperspannbuchsen entsprechen Gütestufe G 16 nach DIN ISO 1940 in einer Ebene ausgewuchtet. Für Wirkdurchmesser kleiner als 400 mm bei einer Betriebsdrehzahl n=1500 min -1. Für Wirkdurchmesser größer als 400 mm bei v=30 m/s.

Produktdetails

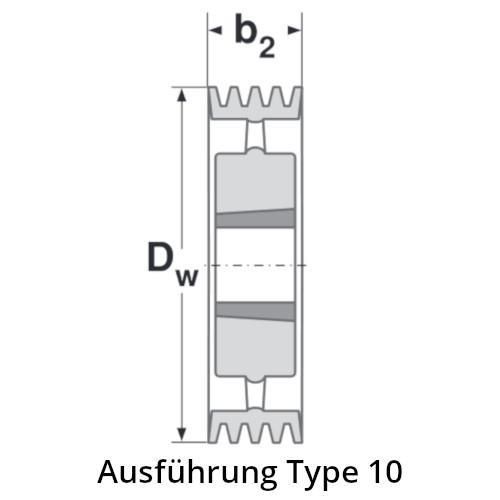

Kranzbreite:	50
Material:	Grauguss
Profil:	SPA, XPA und 13 mm
Rillenanzahl:	3
Wellenaufnahme:	Taperspannbuchse
Wirkdurchmesser mm:	236
Ausführung:	Armscheibe

Informationen zur Produktsicherheit

Hersteller/EU Verantwortliche Person

Kunden kauften auch

Keilriemen 13 x 2160 Li - A 85 DIN 2215 ConCar

Klassische Keilriemen nach DIN 2215 / ISO 4184 sind standardisierten in ihren Abmessungen. Klassische Trapezförmige Keilriemen werden in Ihrer Innenlänge mit dem Nachsetzzeichen Li angegeben. Sie erhalten die Keilriemen alle Satzexakt aus einer Charge, sodass die Keilriemen problemlos auf einer mehrrilligen Keilriemenscheibe ohne Längenunterschiede eingesetzt werden können. Im Normalfall werden klassische Keilriemen überwiegend für den Ersatzteilebedarf im Industrie- & Maschinenbau verwendet - mit Sonderausführungen welche gekennzeichnet sein müssen, lösen sie aber auch schwierige Antriebe im Bereich Garten- und Landmaschinenbau.

Staffelpreise

ab 1 Stück	Stückpreis
1	13,69 zzgl. MwSt. €
4	13,01 zzgl. MwSt. €
9	12,73 zzgl. MwSt. €
24	12,32 zzgl. MwSt. €
49	11,64 zzgl. MwSt. €
50	10,95 zzgl. MwSt. €

Taperspannbuchse 2517 - 32 mm Bohrung inkl. Madenschrauben

Taperspannbuchsen sind Spannelemente und werden aus Stahl gefertigt in einer konisch geschlitzten Ausführung, mit einer Passfedernut zur Befestigung auf einer Welle. Die Nut in der Buchse wird nach DIN 6885 Teil 1 gefertigt. Zu jeden Aussendurchmesser der Buchse, gibt es unterschiedliche Bohrungsdurchmesser. Die Baugröße der Taper-Lock muss immer abgestimmt sein mit dem eingesetzten Bauteil (z.B. Riemenscheibe oder Kettenrad).Montageanleitung:Einbau:1. Alle blanken Oberflächen, wie Bohrung und Kegel der Taper Spannbuchse sowie die kegelige Bohrung der Scheibe säubern und entfetten. Taper Spannbuchse in die Nabe einsetzen und alle Bohrungen zur Deckung bringen ( halbe Gewindebohrungen müssen jeweils halben, glatten Bohrungen gegenüberstehen).2. Gewindestift (Gr.1008-3030) bzw. Zylinderschrauben (Gr. 3525-6050) leicht einölen und einschrauben, Schrauben noch nicht festziehen.3. Welle säubern und entfetten. Scheibe mit Taper Spannbuchse bis zur gewünschten Lage auf die Welle schieben.4. Bei Verwendung einer Paßfeder ist diese zuerst in die Nut der Welle einzulegen. Zwischen der Paßfeder und der Bohrungsnut muss ein Rückenspiel vorhanden sein. 5. Mittels Schraubendreher, DIN 911, Gewindestifte bzw. Zylinderschrauben gleichmäßig mit den in der Tabelle angegebenen Anzugsmomenten anziehen.6. Nach kurzer Betriebszeit (1/2 bis 1 Stunde) Anzugsmoment der Schrauben überprüfen und evtl. korrigieren. 7. Um das Eindringen von Fremdkörpern zu verhindern, leere Bohrungen mit Fett füllen.Ausbau:1. Alle Schrauben lösen. Je nach Buchsengröße ein oder zwei Schrauben ganz herausschrauben, einölen und in die Abdrückbohrungen einschrauben. 2. Die Schraube bzw. Schrauben gleichmäßig anziehen, bis sich die Buchse aus der Nabe löst und die Scheibe sich frei auf der Welle bewegen lässt. 3. Scheibe mit Buchse von der Welle abnehmen.

Staffelpreise

ab 1 Stück	Stückpreis
4	12,56 zzgl. MwSt. €
9	11,94 zzgl. MwSt. €
14	11,31 zzgl. MwSt. €
19	10,68 zzgl. MwSt. €
24	10,68 zzgl. MwSt. €
25	10,05 zzgl. MwSt. €

Keilriemen 13 x 1800 Li - A 71 DIN 2215 ConCar

Staffelpreise

ab 1 Stück	Stückpreis
1	11,03 zzgl. MwSt. €
4	10,48 zzgl. MwSt. €
9	10,26 zzgl. MwSt. €
24	9,92 zzgl. MwSt. €
49	9,38 zzgl. MwSt. €
50	8,82 zzgl. MwSt. €

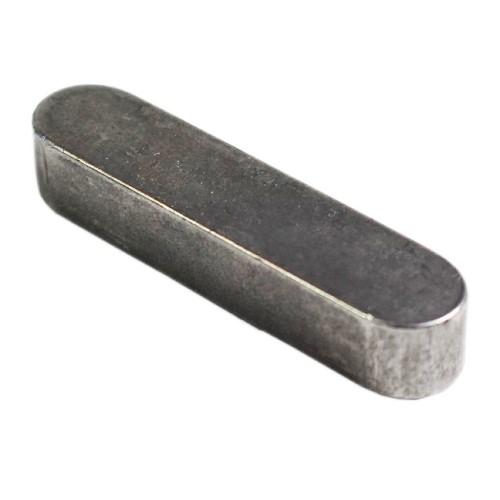

Passfeder Federkeil 10 x 8 x 70 mm - DIN 6885 Form A Stahl
