| ab Stück | Stückpreis |
|---|---|
| Ab 1 | 38,40 zzgl. MwSt. € | 45,70 € inkl. MwSt. |
| Ab 2 | 37,25 zzgl. MwSt. € | 44,33 € inkl. MwSt. |
| Ab 5 | 36,10 zzgl. MwSt. € | 42,96 € inkl. MwSt. |
| Ab 10 | 35,34 zzgl. MwSt. € | 42,05 € inkl. MwSt. |
| Ab 15 | 34,56 zzgl. MwSt. € | 41,13 € inkl. MwSt. |
| Ab 20 | 33,80 zzgl. MwSt. € | 40,22 € inkl. MwSt. |
Sofort verfügbar, Lieferzeit: 1-3 Tage. Zwischenverkauf vorbehalten.
Produktnummer:
KSTBSPB2180
Artikelbeschreibung

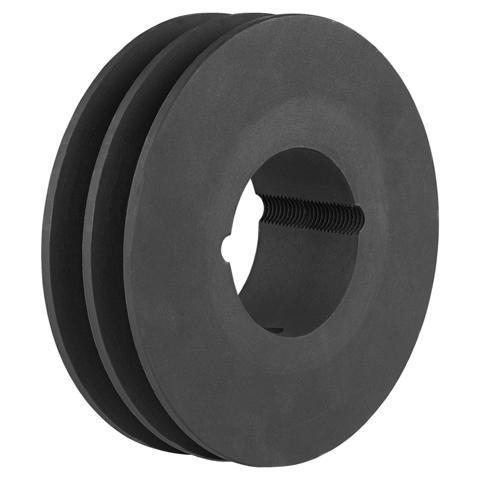

Produktinformationen "180 SPB/2 TB 2517 Keilriemenscheibe"
Das Profil der Riemenscheibe muss stimmig sein mit dem eingesetzten Riemenprofil. Klassische Keilriemen und Schmalkeilriemen laufen in den gleichen Riemenscheiben, ob flankenoffenes oder glattes Profil. Die benötigte Rillenanzahl der Scheibe, ist abhängig von der Anzahl der eingesetzten Riemen. Keilriemenscheiben werden auch als Keilscheiben oder Keilrillenscheiben genannt und als Antriebs- oder Abtriebsscheibe im Riemenantrieb eingesetzt. Die meisten Keilriemenscheiben werden aus Grauguss gefertigt, da sie eine längere Haftreibung gewährleisten gegenüber Scheiben aus Aluminium und Stahl - wodurch der Riemen seine Kraft über die Flanken in den Scheiben überträgt. Keilscheiben für Taperspannbuchsen entsprechen Gütestufe G 16 nach DIN ISO 1940 in einer Ebene ausgewuchtet. Für Wirkdurchmesser kleiner als 400 mm bei einer Betriebsdrehzahl n=1500 min -1. Für Wirkdurchmesser größer als 400 mm bei v=30 m/s.
Produktdetails

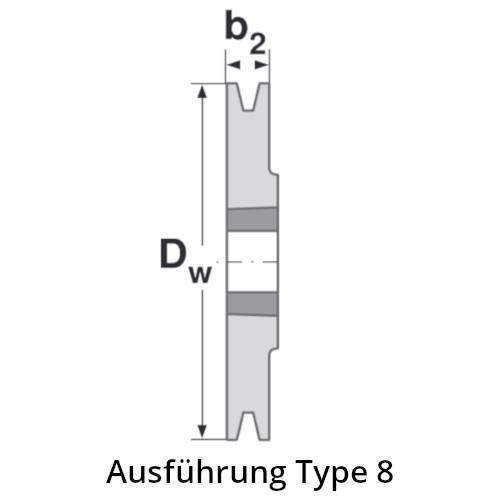

| Kranzbreite: | 44 |
|---|---|
| Material: | Grauguss |
| Profil: | SPB, XPB und 17 mm |
| Rillenanzahl: | 2 |
| Wellenaufnahme: | Taperspannbuchse |
| Wirkdurchmesser mm: | 180 |
| Ausführung: | Vollscheibe |
Informationen zur Produktsicherheit
Kunden kauften auch
slide 7 to 9 of 4
Taperspannbuchse 2517 - 1'' = 25,4 mm Bohrung inkl. Madenschrauben
Taperspannbuchsen sind Spannelemente und werden aus Stahl gefertigt in einer konisch geschlitzten Ausführung, mit einer Passfedernut zur Befestigung auf einer Welle. Die Nut in der Buchse wird nach DIN 6885 Teil 1 gefertigt. Zu jeden Aussendurchmesser der Buchse, gibt es unterschiedliche Bohrungsdurchmesser. Die Baugröße der Taper-Lock muss immer abgestimmt sein mit dem eingesetzten Bauteil (z.B. Riemenscheibe oder Kettenrad).
Montageanleitung:
Einbau:
1. Alle blanken Oberflächen, wie Bohrung und Kegel der Taper Spannbuchse sowie die kegelige Bohrung der Scheibe säubern und entfetten. Taper Spannbuchse in die Nabe einsetzen und alle Bohrungen zur Deckung bringen ( halbe Gewindebohrungen müssen jeweils halben, glatten Bohrungen gegenüberstehen).2. Gewindestift (Gr.1008-3030) bzw. Zylinderschrauben (Gr. 3525-6050) leicht einölen und einschrauben, Schrauben noch nicht festziehen.3. Welle säubern und entfetten. Scheibe mit Taper Spannbuchse bis zur gewünschten Lage auf die Welle schieben.4. Bei Verwendung einer Paßfeder ist diese zuerst in die Nut der Welle einzulegen. Zwischen der Paßfeder und der Bohrungsnut muss ein Rückenspiel vorhanden sein. 5. Mittels Schraubendreher, DIN 911, Gewindestifte bzw. Zylinderschrauben gleichmäßig mit den in der Tabelle angegebenen Anzugsmomenten anziehen.6. Nach kurzer Betriebszeit (1/2 bis 1 Stunde) Anzugsmoment der Schrauben überprüfen und evtl. korrigieren. 7. Um das Eindringen von Fremdkörpern zu verhindern, leere Bohrungen mit Fett füllen.
Ausbau:
1. Alle Schrauben lösen. Je nach Buchsengröße ein oder zwei Schrauben ganz herausschrauben, einölen und in die Abdrückbohrungen einschrauben. 2. Die Schraube bzw. Schrauben gleichmäßig anziehen, bis sich die Buchse aus der Nabe löst und die Scheibe sich frei auf der Welle bewegen lässt. 3. Scheibe mit Buchse von der Welle abnehmen.
Staffelpreise
| ab 1 Stück | Stückpreis |
|---|---|
| 4 | 22,97 zzgl. MwSt. € |
| 9 | 21,82 zzgl. MwSt. € |
| 14 | 20,66 zzgl. MwSt. € |
| 19 | 19,52 zzgl. MwSt. € |
| 24 | 19,52 zzgl. MwSt. € |
| 25 | 18,37 zzgl. MwSt. € |
Zugfeder 1,5 x 14 x 100 mm
Zugfeder 1,5 x 14 x 100 mmDurch Formänderung speichern Druck- und Zugfedern die ihnen übertragene Kraft. Druckfedern werden durch zusammen drücken der Federenden belastet, wohin gegen Zugfedern durch auseinander ziehen der Zugösen belastet werden.
Bei Entlastung der Feder wird die gespeicherte Energie teilweise wieder freigegeben. Druck und Zugfedern gehören zur Art der gewundenen Torsionsfedern. Technische Daten: Norm: DIN 2097 Material: Federstahl Oberfläche: verzinkt Drahtstärke: 1,5 mm Innendurchmesser: 11 mmAussendurchmesser: 14 mmLänge: 100 mm (mit Ösen)Windungen: 48✓ FederstahlAnwendungsgebiete: Alle Anwendungen der Druck- & Zugfedern beruhen auf deren Vermögen, potentielle Energie zu speichern. Anwendung finden diese beispielsweise in Federkernmatratzen, Federwaagen, Drehspulmesswerken, Drehmomentschlüsseln oder Kugelschreiber.
Staffelpreise
| ab | Stückpreis |
|---|---|
| 1 | 3,74 zzgl. MwSt. € |
| 4 | 2,11 zzgl. MwSt. € |
| 9 | 1,36 zzgl. MwSt. € |
| 19 | 1,03 zzgl. MwSt. € |
| 49 | 0,75 zzgl. MwSt. € |
| 50 | 0,50 zzgl. MwSt. € |
Keilriemen SPB 1550 Lw - ConCar
Hochleistungs-Schmalkeilriemen nach DIN 7753 sind eine Weiterentwicklung der klassischen Keilriemen. Schmalkeilriemen wurden speziell für den Maschinenbau entwickelt und durch die besondere Behandlung des Zugstranges sehr dehnungsarm. Die Schmalkeilriemen bestehen aus einem Polyestercord und gewährleisten aufgrund der speziellen Fasermischung über und unter dem Zugstrang eine hohe dynamische Belastung. Eine hohe Verschleißfestigkeit sowie Biegewilligkeit sind weitere besondere Merkmale der Schmalkeilriemen nach Din 7753.
Staffelpreise
| ab 1 Stück | Stückpreis |
|---|---|
| 1 | 15,82 zzgl. MwSt. € |
| 4 | 15,03 zzgl. MwSt. € |
| 9 | 14,71 zzgl. MwSt. € |
| 24 | 14,24 zzgl. MwSt. € |
| 49 | 13,45 zzgl. MwSt. € |
| 50 | 12,66 zzgl. MwSt. € |
Zugfeder 2,25 x 22 x 100 mm
Zugfeder 2,25 x 22 x 100 mmDurch Formänderung speichern Druck- und Zugfedern die ihnen übertragene Kraft. Druckfedern werden durch zusammen drücken der Federenden belastet, wohin gegen Zugfedern durch auseinander ziehen der Zugösen belastet werden.
Bei Entlastung der Feder wird die gespeicherte Energie teilweise wieder freigegeben. Druck und Zugfedern gehören zur Art der gewundenen Torsionsfedern. Technische Daten: Norm: DIN 2097 Material: Federstahl Oberfläche: verzinkt Drahtstärke: 2,25 mm Innendurchmesser: 12,5 mmAussendurchmesser: 22 mmLänge: 100 mm (mit Ösen)Windungen: 26✓ FederstahlAnwendungsgebiete: Alle Anwendungen der Druck- & Zugfedern beruhen auf deren Vermögen, potentielle Energie zu speichern. Anwendung finden diese beispielsweise in Federkernmatratzen, Federwaagen, Drehspulmesswerken, Drehmomentschlüsseln oder Kugelschreiber.
Staffelpreise
| ab | Stückpreis |
|---|---|
| 1 | 5,67 zzgl. MwSt. € |
| 4 | 3,44 zzgl. MwSt. € |
| 9 | 2,31 zzgl. MwSt. € |
| 19 | 1,79 zzgl. MwSt. € |
| 49 | 1,32 zzgl. MwSt. € |
| 50 | 0,88 zzgl. MwSt. € |
